「型枠」

　プレキャスト製品の採用推奨で現場打コンクリートが減ってきてはいます。
　ですが、やっぱり現場打ちコンクリートは土木の王道でしょう。
　建築はもっとか？ビルはプレキャストでは出来ないもんね。
　いや、鉄骨ならプレキャストですね（笑）
　
　そんな話はさておき。
　若い技術者の方々、型枠ってどうやって組むか知っている？？
　見た事あるかい？？

　こういうのを見てないと、図面、数量書くときに可笑しな図面描くよ。
　型枠どうやってセットすんねん！！　って、怒られるよ。

　土工の余掘りがなぜ規定されているか？
　型枠代を50cm取っているのは何故か？

　現場を見れば一目瞭然。
　ルールだから！ではない。
　必要だから、余裕代がある。
　そうやって覚えましょうね。
　ルールは後付け。統一化ってこと。

　以下、近所で現場打コンクリート（小型重力式擁壁）を打っていたので、写真撮ってきました。
　ほんと、ちょうど、打設した後で、養生中のところを撮影できました。
　ラッキーでした。
　でも、生コン打設前ならセパレーターなんかの入り具合も見れたでしょうから、ちょっと残念ではあります。

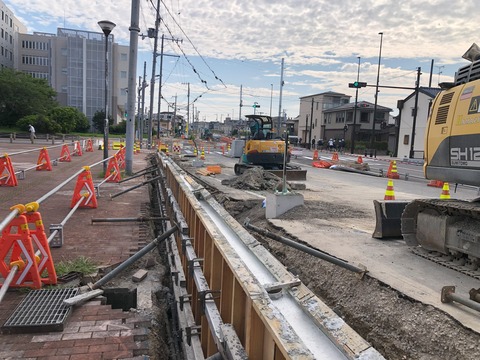

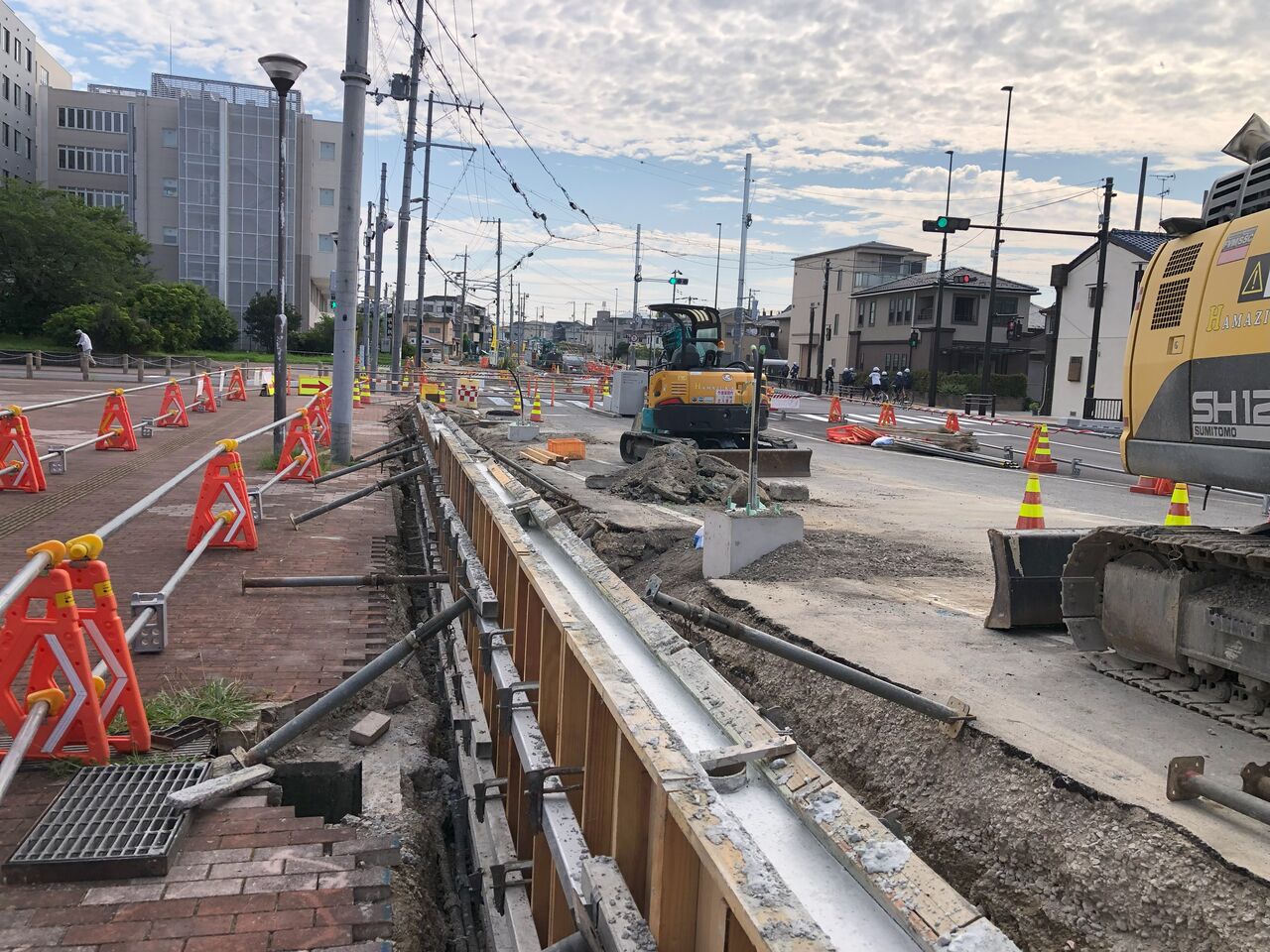

　表が直で、裏が転び（ナナメ）。
　道路面をマウンドアップするような工事でしょうね。
　左側が低くなって、右側の改良道路が高くなる。

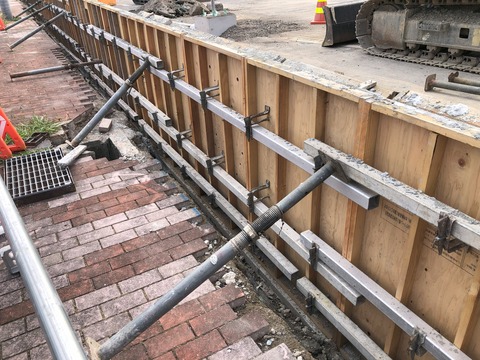

　型枠を組んでいる状況がよくわかります。
　型枠が開かないよう（倒れないよう）に単管で支えていますね。
　
　どうです？
　計画壁面から床掘勾配線を上げたら型枠組めますか？
　型枠を組んだりする作業スペースとして、壁面から50cmの余裕を持って掘削線を上げている。
　この場合1ｍ未満なので、直掘りＯＫです。　


　裏側（転び側）も同様ですが、こちらは開き（倒れ）にくい条件ですので、サポートは少な目ですね。
　ガッチリ組めてます。
　ベテラン職人が組んだのでしょう。

　わかります？

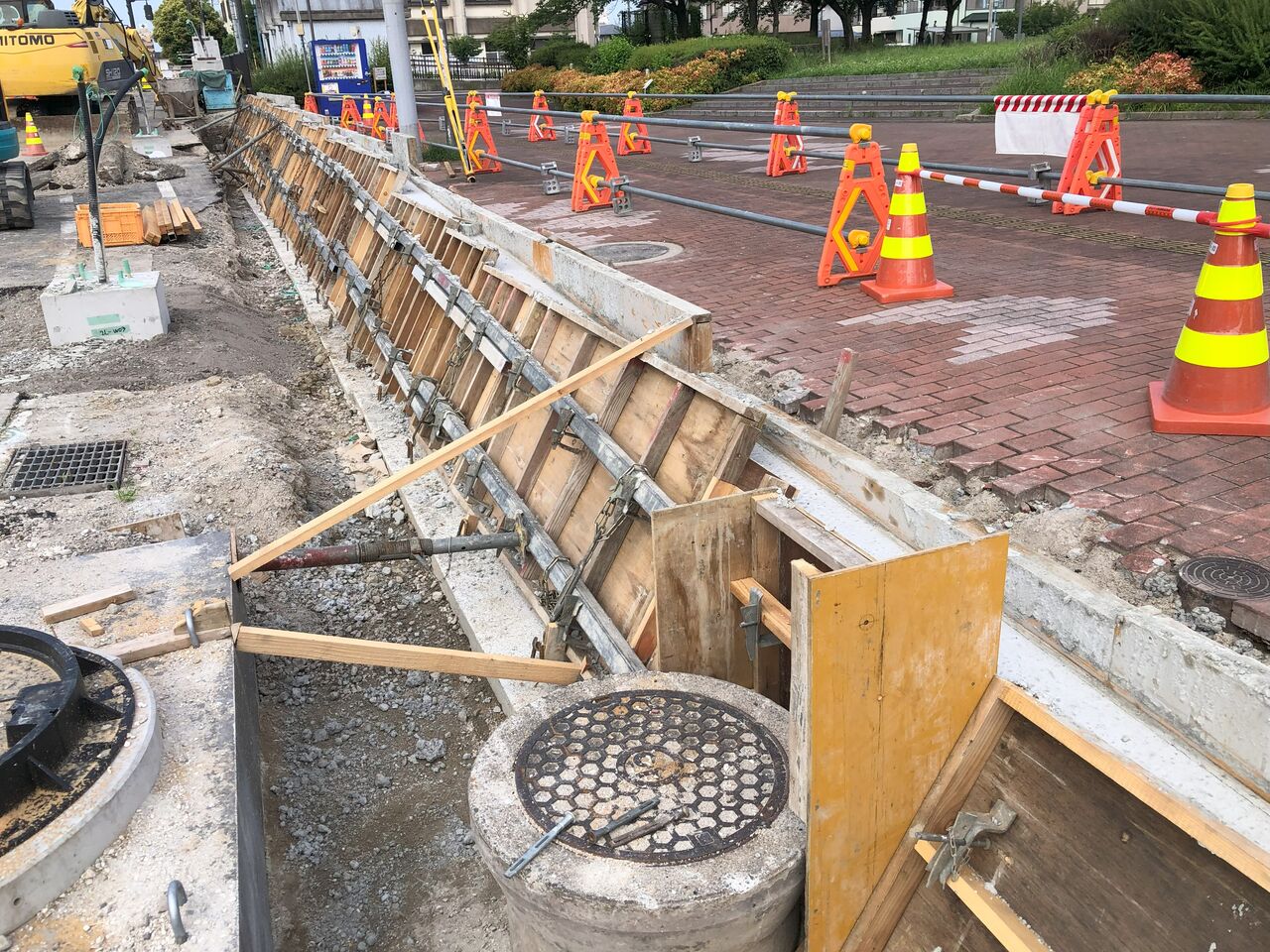

　人孔（マンホール）のところを上手く交わして型枠を組んでいる。
　こういうの、設計図に表現してない場合が多いので、現場合わせで職人がうまくやってくれる。
　ありがたい話です。
　設計の至らぬ部分を現場でフォローしてもられることこそ、ありがたい。
　（でも、すぐ設計図について文句言う業者もいるとかいないとか（笑））

　そして、最後です。

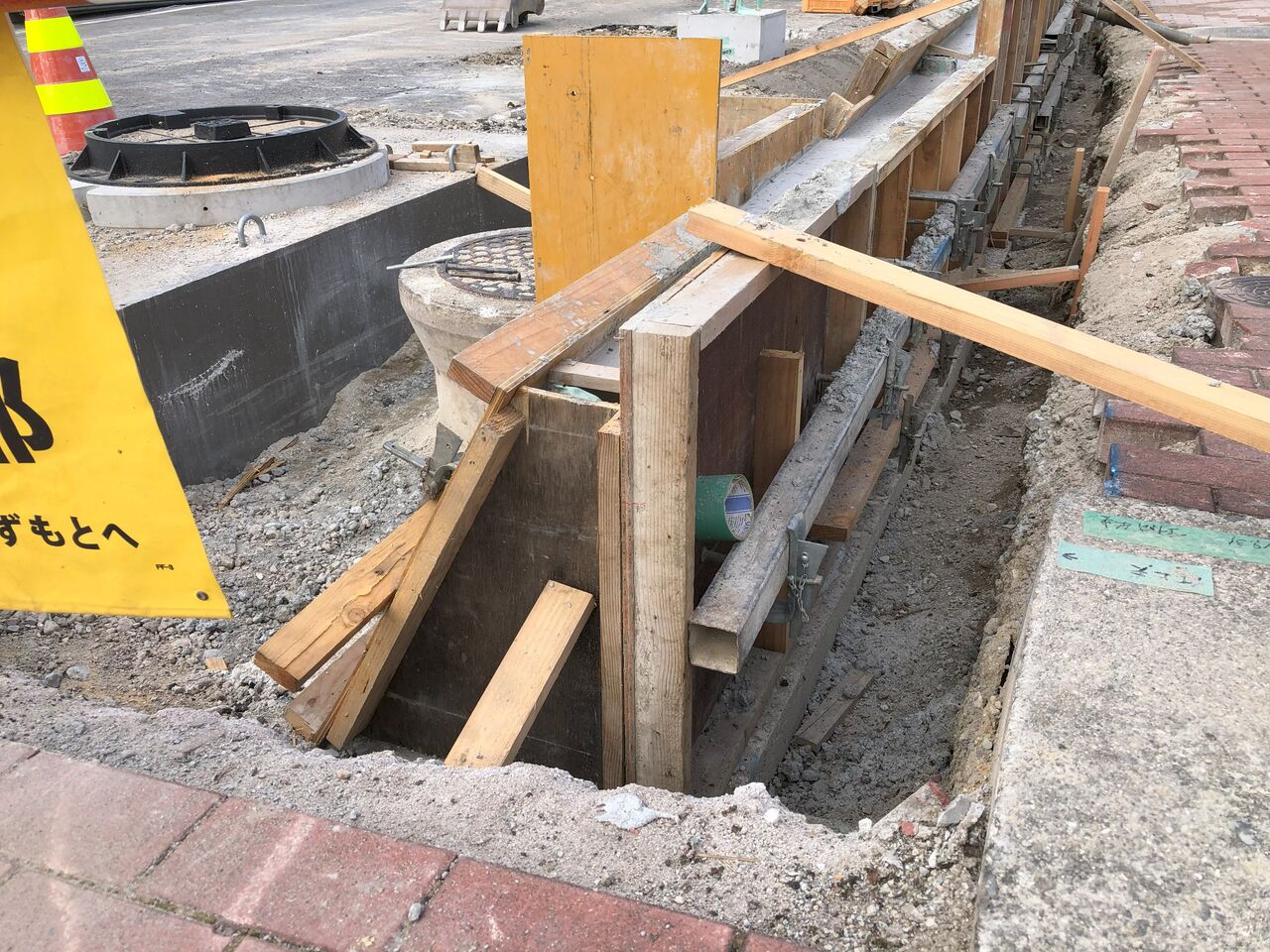

　端部の型枠。
　妻型枠。
　うまく留めれてますね。ベテラン職人の仕業にちがいない。


　現場で学べという話は、こういうのが一番いいですかね。
　設計図や数量計算の時のルールや基準は作業性を踏まえて決まっている。
　そんな基礎的なことを学べます。
