「取水口つき落差工」
　渓流保全工です。

　昔、丹波篠山市で見つけたものです。

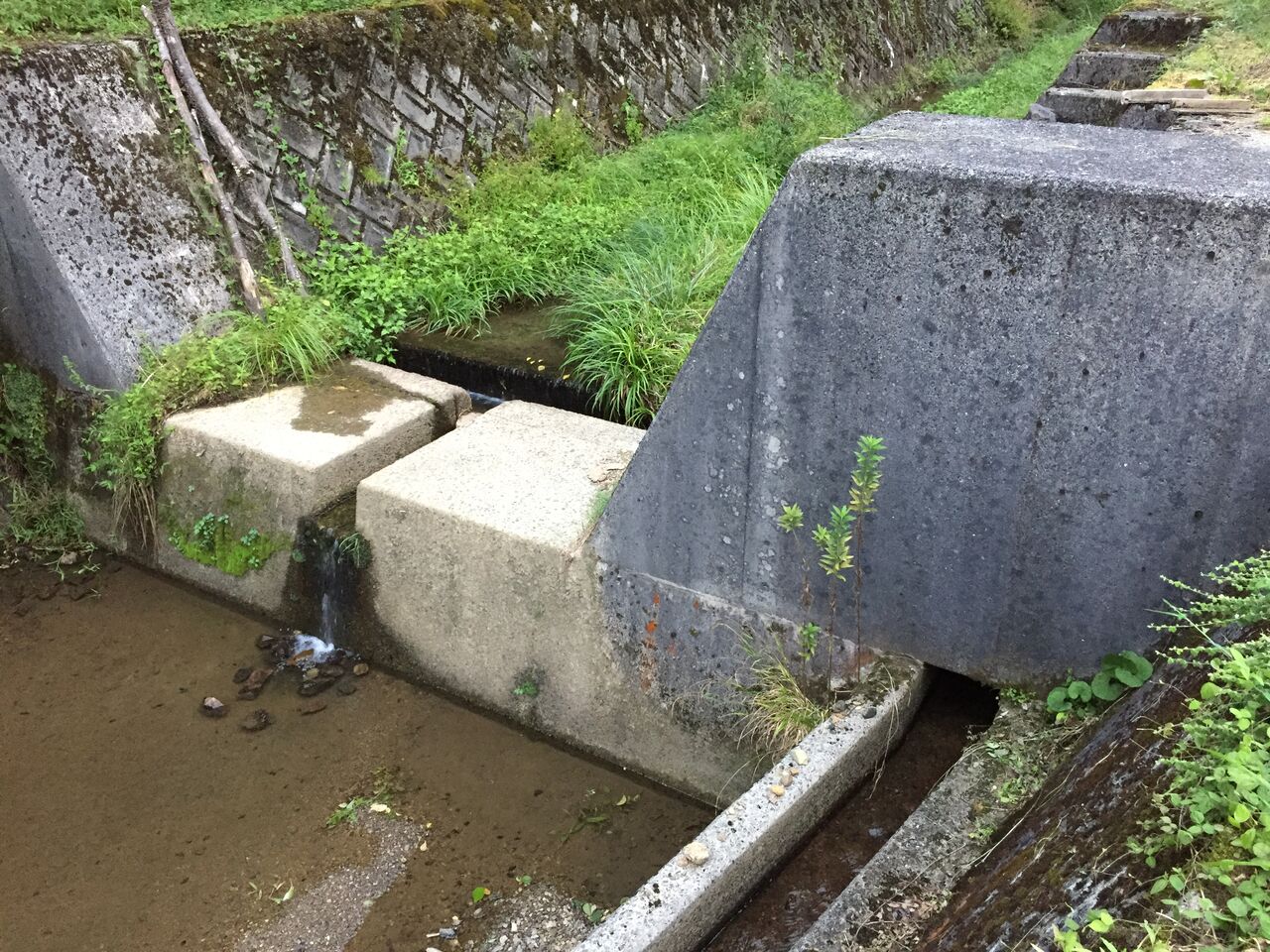

　真ん中に、小さいインバートが切ってあって、上流側に板で止水がなされています。　

　止水板が設置された状態だと、背面に横断方向に切った溝を水がながれていくのです。

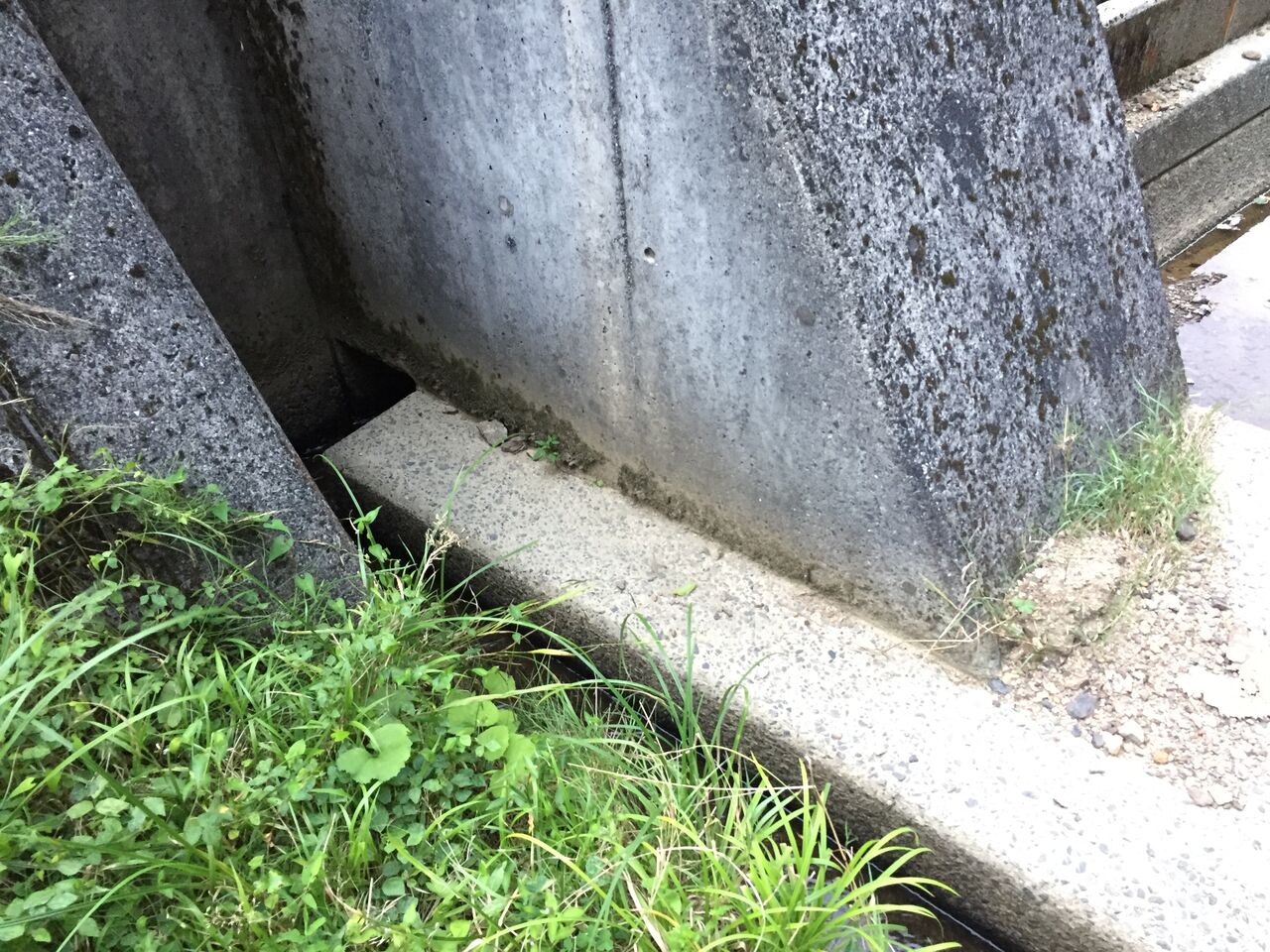

　溝を流れた水は、なんと、袖部分を貫通した穴を通って、下流側へ流れていきます。

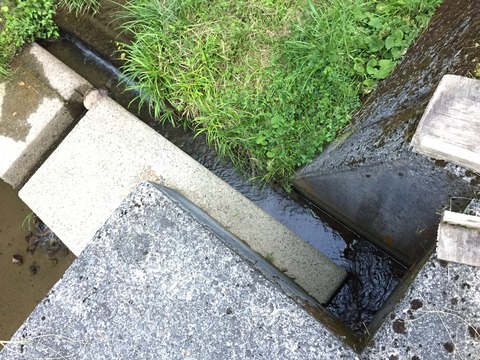

　上流側から、流入口を見た写真。左端に穴があって、下流へ抜けています。

　この穴が、最初の写真の右側、左岸側にあった穴です。
　そこへ流れていきます。
　いわゆる、堤外水路的な用水路です。

　下流へ向けて、高さが上がっていき、堤内側へ取水されます。
　正確には、渓流保全工が下がっていく勾配よりも用水路の勾配を緩くすると、徐々に取水路は上がっていくように見えるのです。
　勾配差のトリックです。

　ちなみに、
　堤内は、人が生活しているエリア。　
　堤外は、水が流れている川、流路の部分です。

　それにしても、この取水施設、面白い、機構でしょ？
　昔の人は、考えましたね。
