「型枠」

　現場打ちコンクリートで構造物を築造する際、必ず生コン打設が必要です。

　この時、かなりの確率で型枠を組みます。
　（打ちっ放しできる場合もあります。間詰とか、基面整正を兼ねるとかも。）

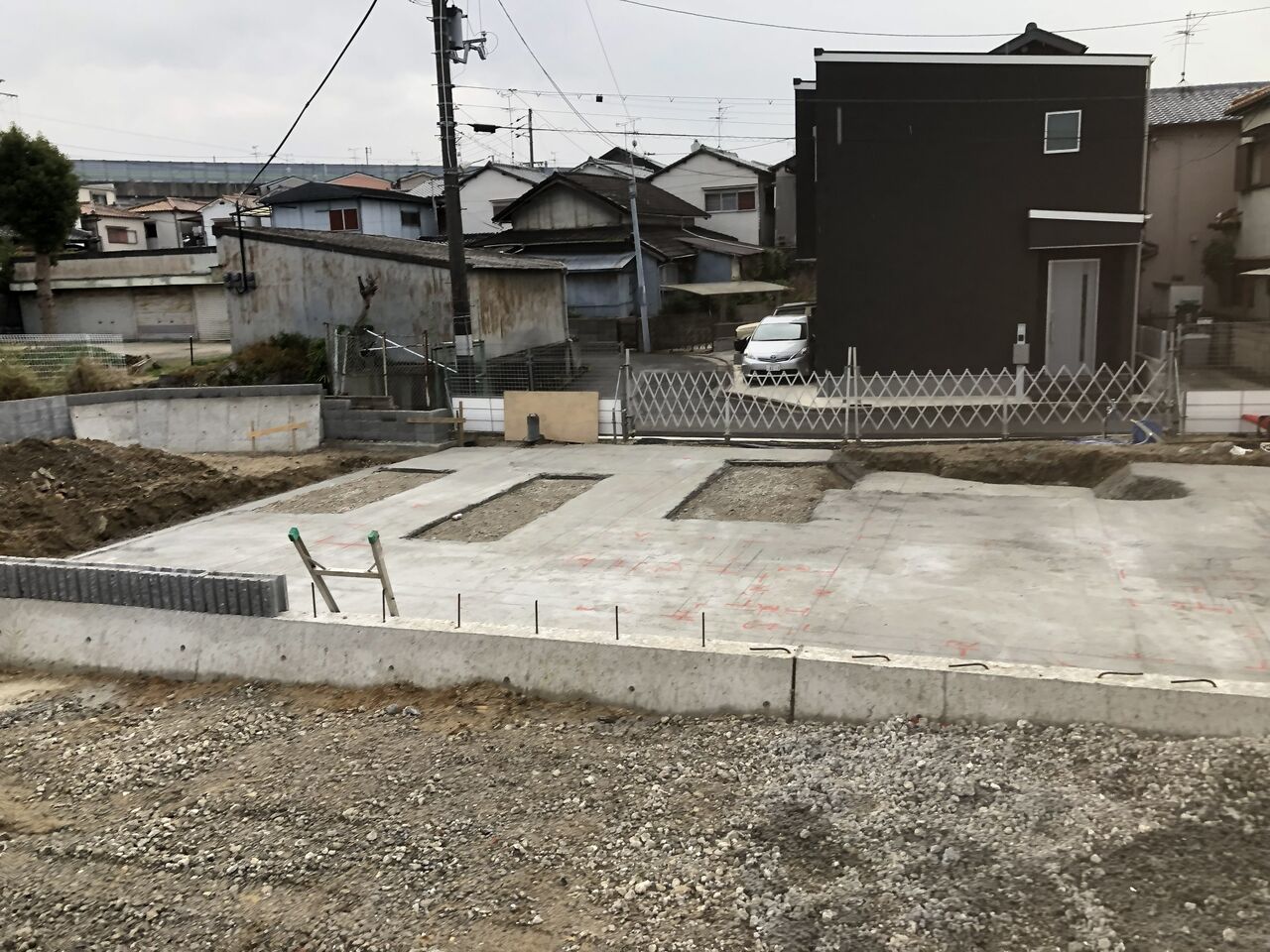

　こんな感じで、基面整正系なら型枠いらないですね。


　でも、立体的な構造物を創る場合は大抵、型枠が必要になってきます。

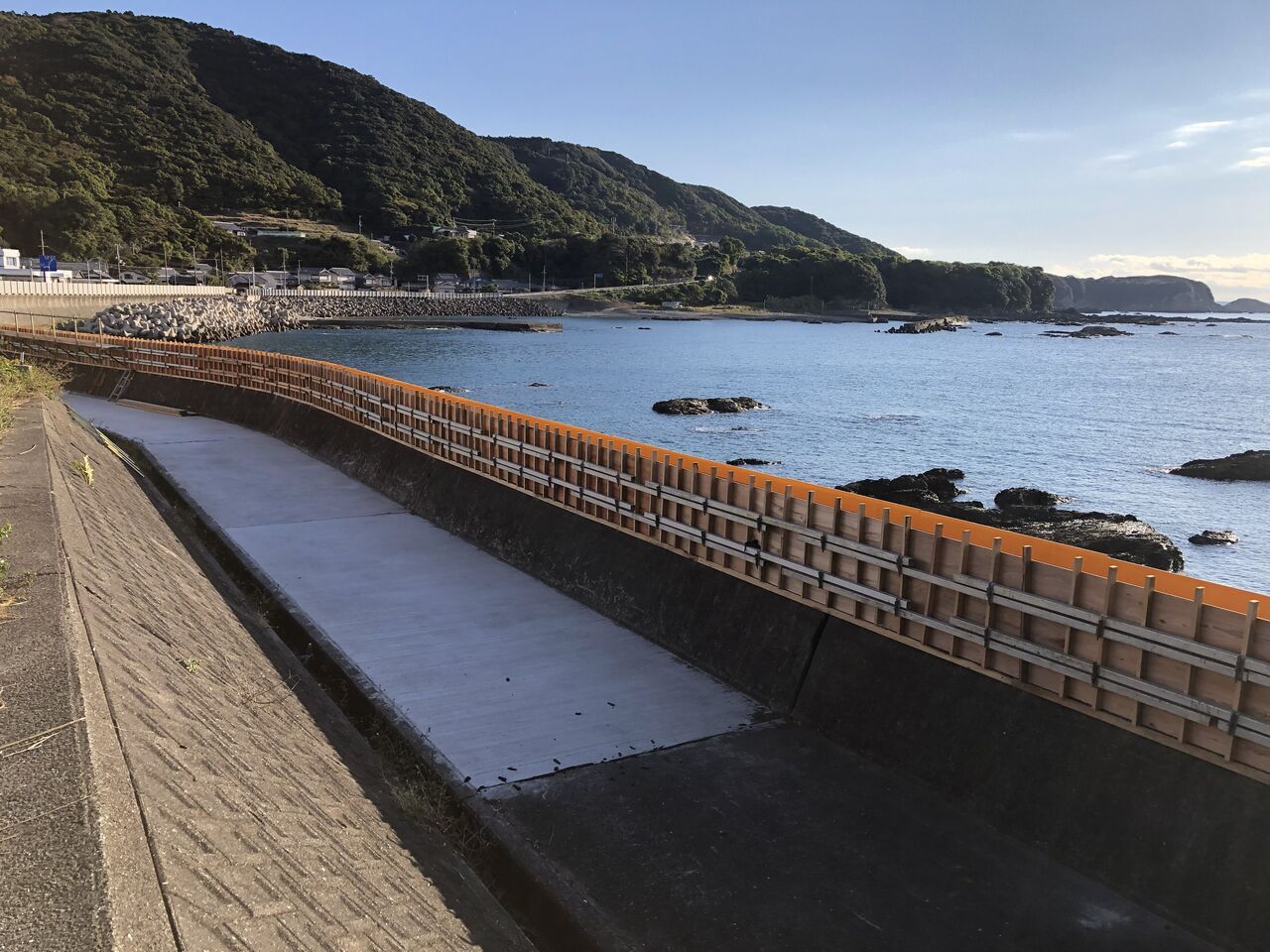

　例えば、次の写真の型枠、見た事ある人は解ると思いますけれど、かなり堅固にサポートされています。
　これ。

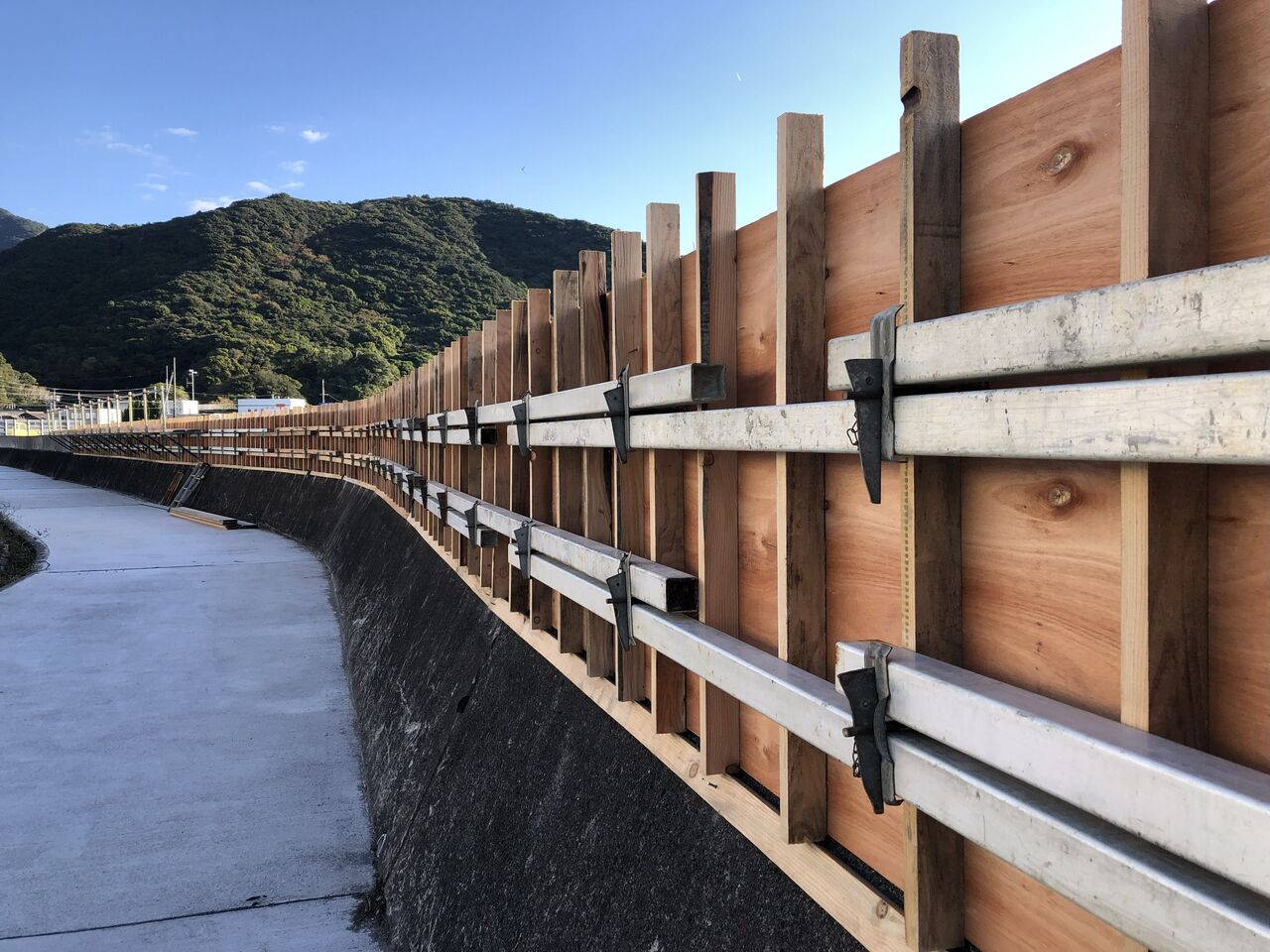

　これは、海岸沿いのパラペット（波返し部）を嵩上げしようとしている工事です。
　偶然、和歌山の現場出張に行った際に、宿の裏で見つけました。

　これ、高さ50ｃｍくらいの嵩上げです。
　それで、この重厚なサポート材の配置です。

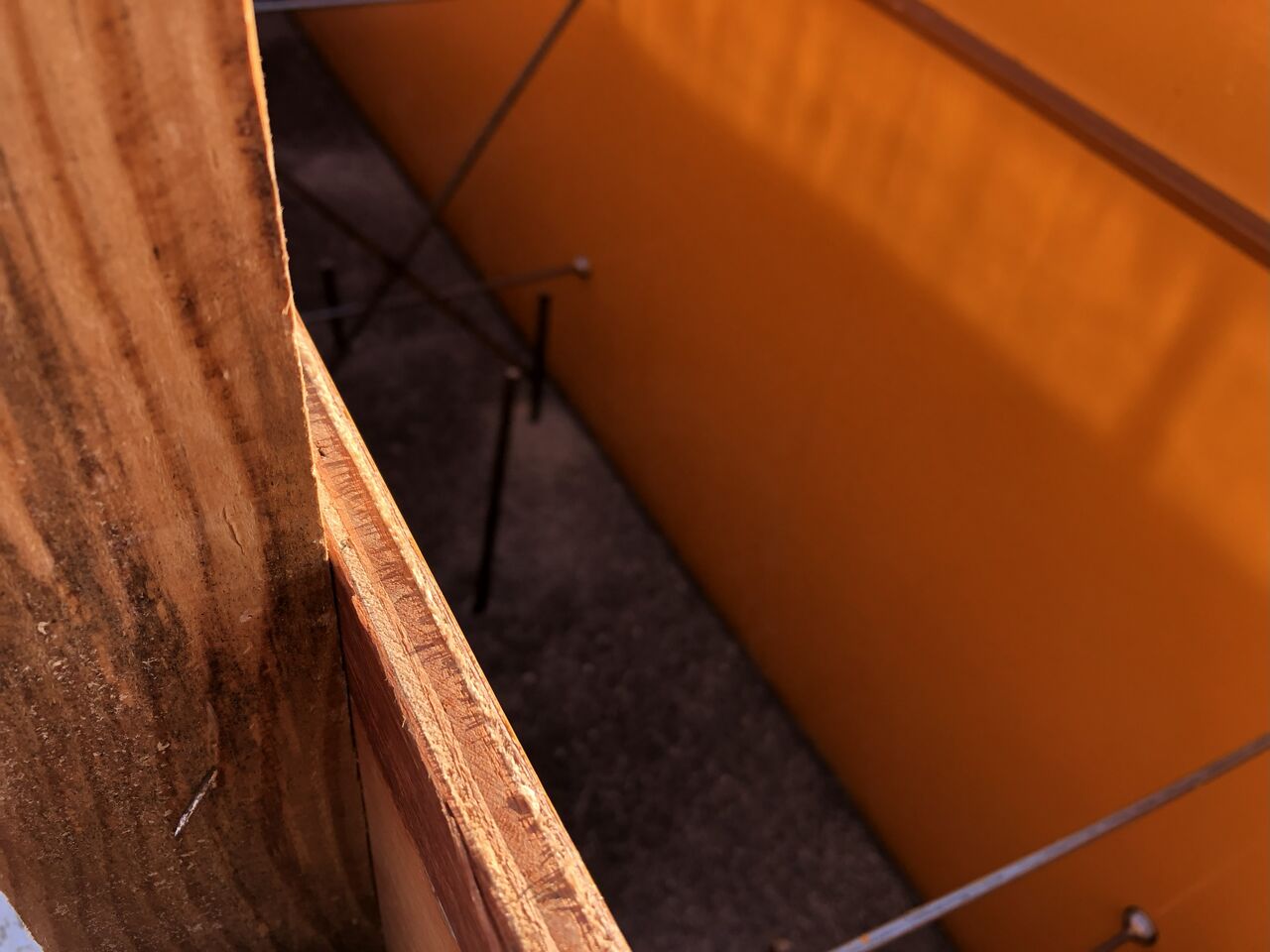

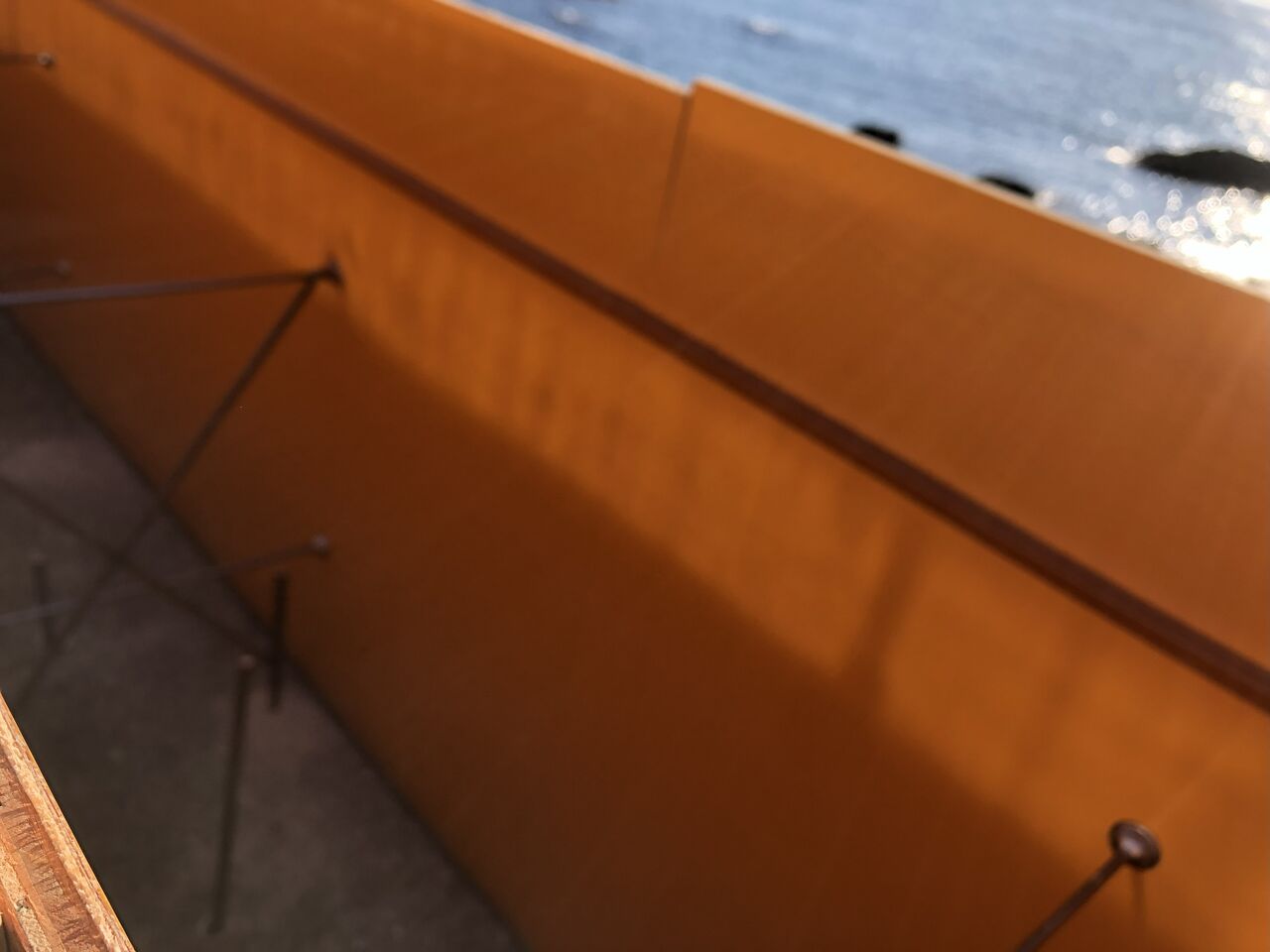

　ピントが来てないですが、中の方も写真撮りました。

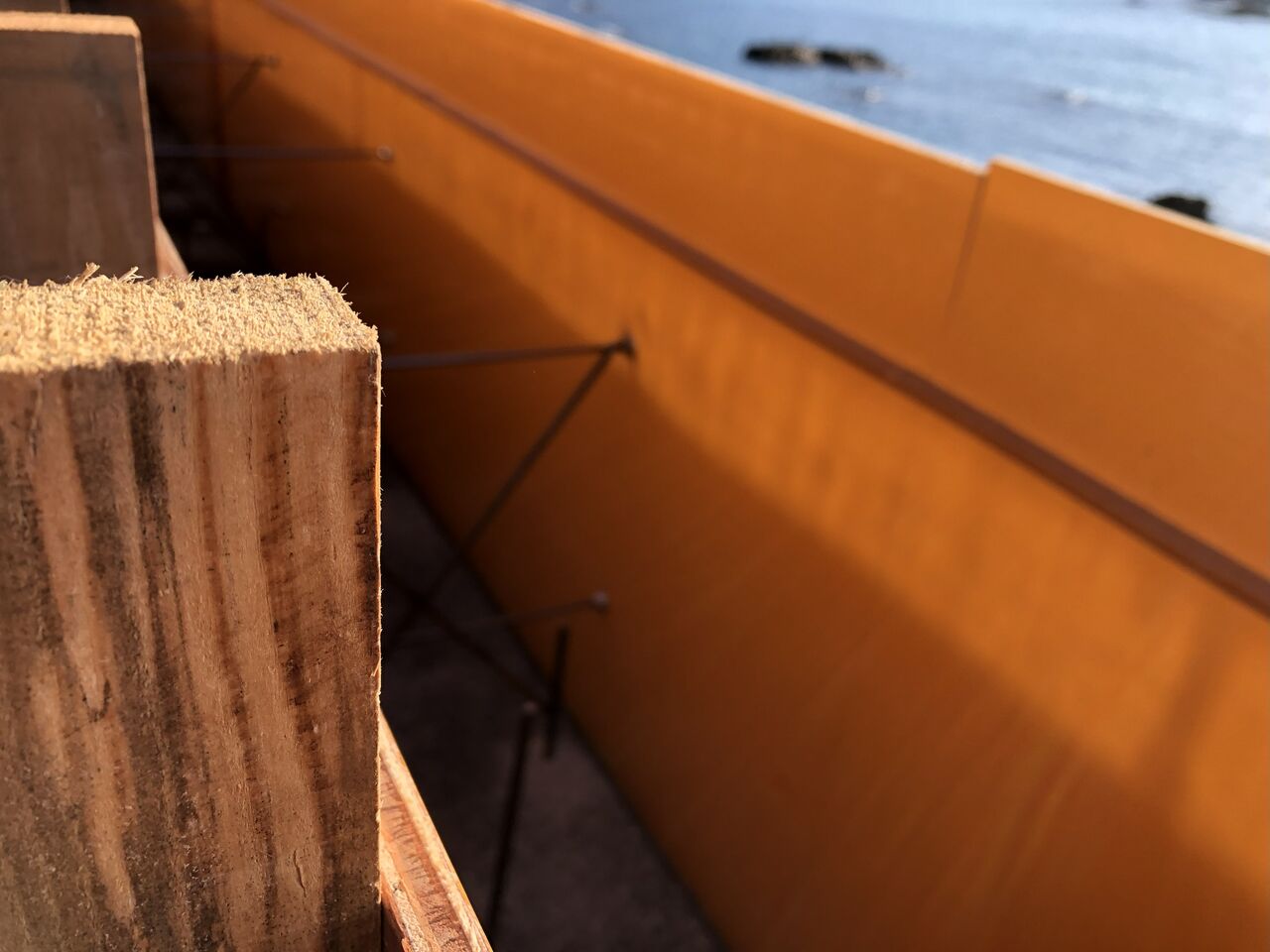

　セパレーターが入っていて、底部には差し筋が見えます。　　
　たった50ｃｍの生コンを打設するのに、この頑丈さ。
　　
　なぜか？　　
　答えは圧力。　　
　生コンの圧は、水よりも大きい。もちろん、スランプにもよる。　　
　単位体積重量が固化した段階で23KN/ｍ3（2.3ｔ/ｍ3）。　　
　単純計算で、50ｃｍの高さだと、約0.6ｔ/ｍの圧がかかることになる。　　
　水だとしても単位体積重量10KN/ｍ3で0.25ｔ/ｍの圧がかかる。

　生コン打設で、だいたい高さ1ｍくらいまでしか打設しないのは、これもある。　　
　高さを打設すると、圧力に耐えられない。
　（打設層厚が大きいと分離の問題もある）

　そう、つまり、型枠は恐ろしく重要なパーツなのです。　　
　型枠職人は、経験がモノを言う。　　
　なんでもかんでも省力化、現場仕事は機械で、とはいかないのです。

　現場はしんどい仕事です。
　だけれども、彼らにしかできないことをやってくれています。
　工事現場を見かけたら、心の中で労いの言葉をかけてあげてください。
　尊敬の念があれば、その気持ちは自ずと伝わるはずです。
