「樋工法」

　オーソドックスで、効果抜群の水替え工法です。　　
　以前、紹介しました道路工事の現場で、反対車線側を工事していました。

　そう、樋を置いて、ボックスカルバートを施工する工事です。

　樋を置いたまま、ボックスカルバートの上半？を被せて、仕上がったら樋を撤去するという、ものすごく合理的な仮設をされていました。

　反対側は、つまり下流側でした。
　そこは、矢板締切も併用して、近隣の土地に影響ないように処置して施工されていました。

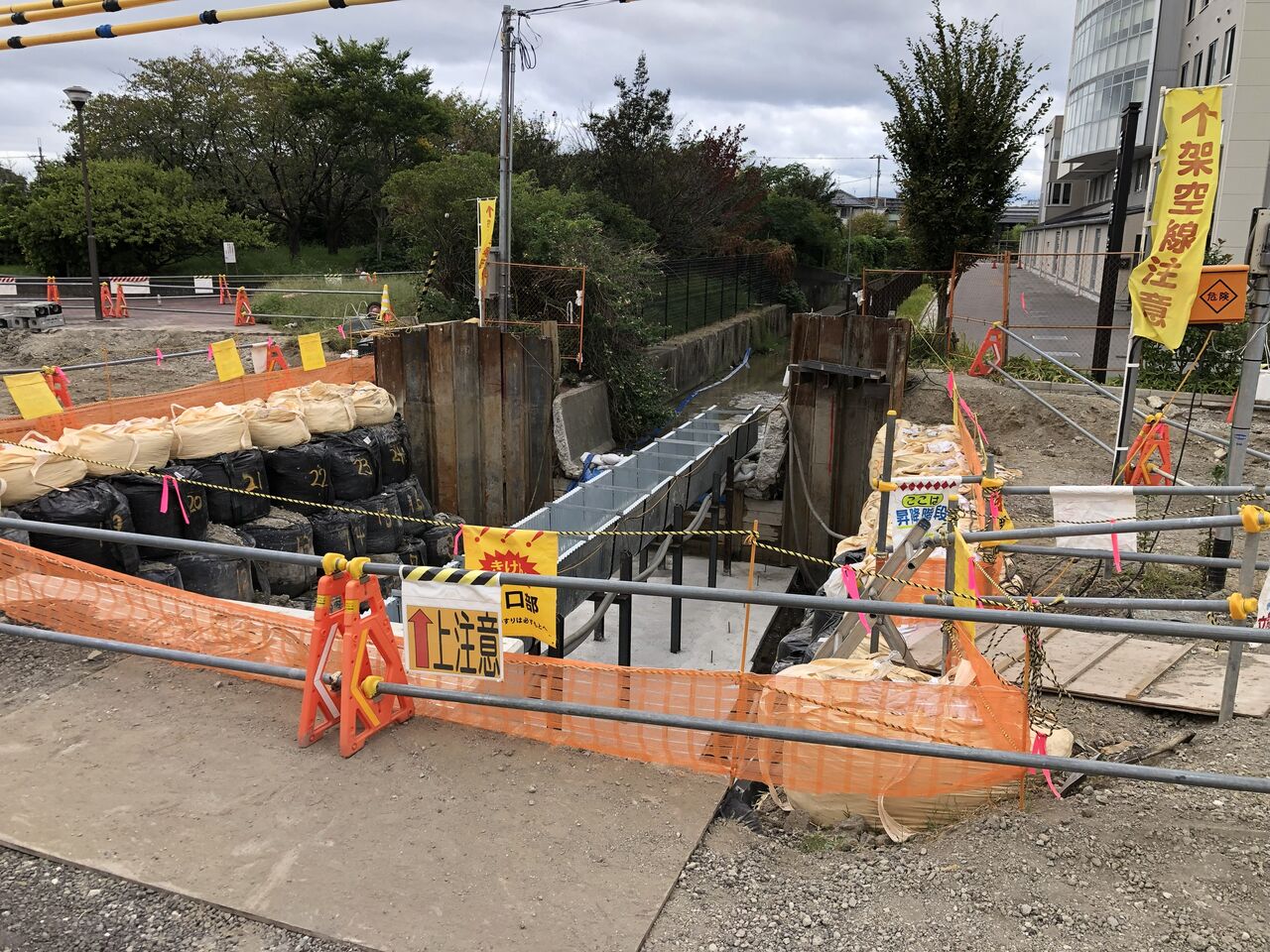

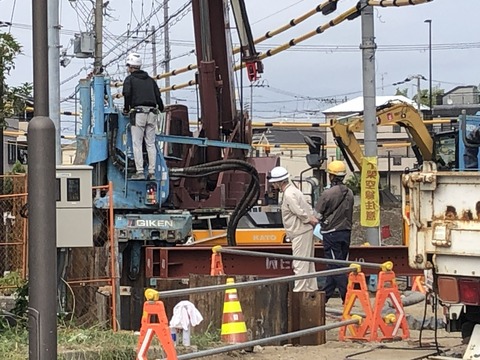

　矢板を打っていた時は、
　こんな感じ。

　こんな狭いとこで、何やってるかなと思ってましたが、土留めしていたんですね、水路の両側。
　技研製作所のサイレントパイラーです。

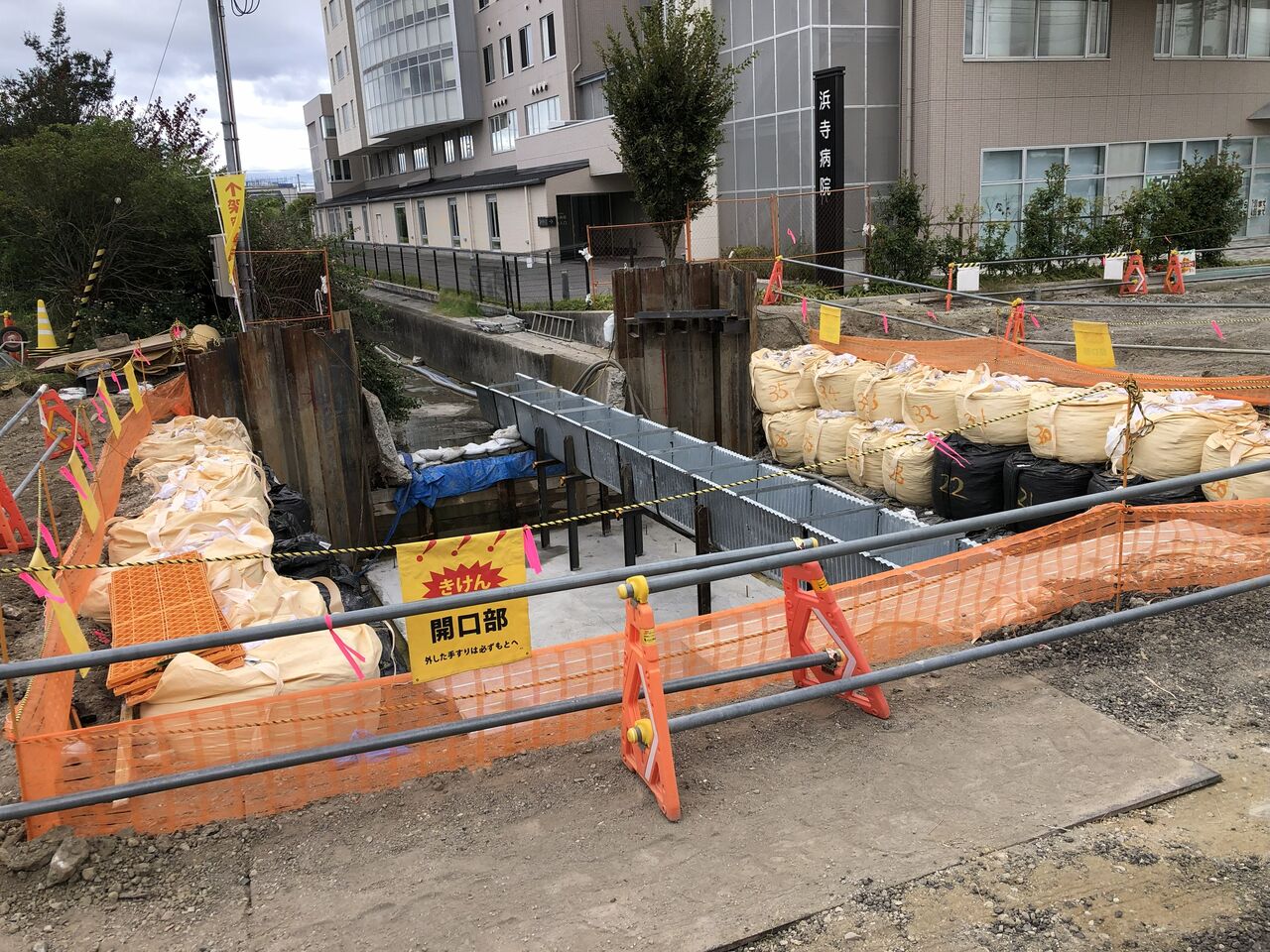

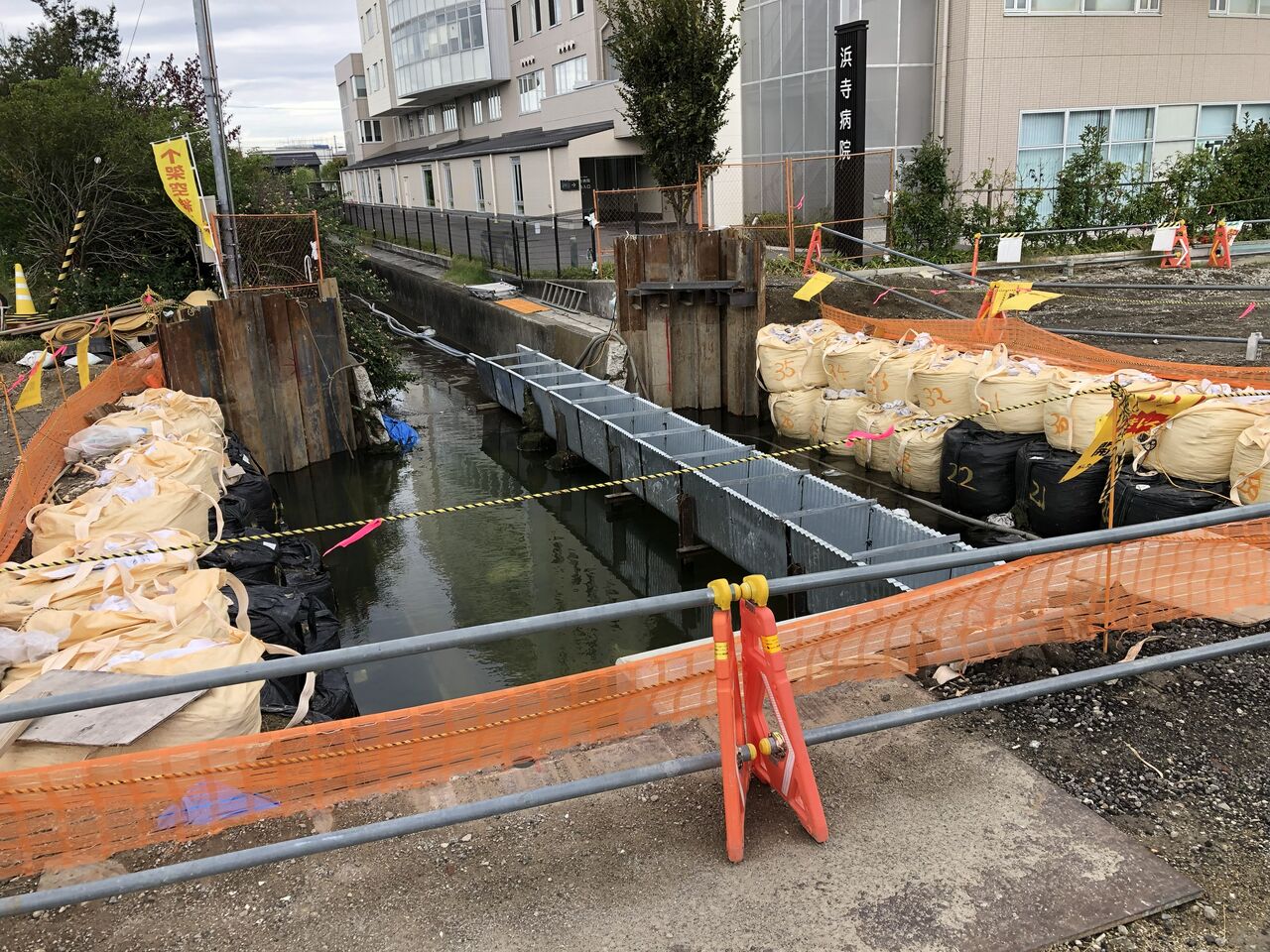

　そんなこんなで、樋が出来たとこです。

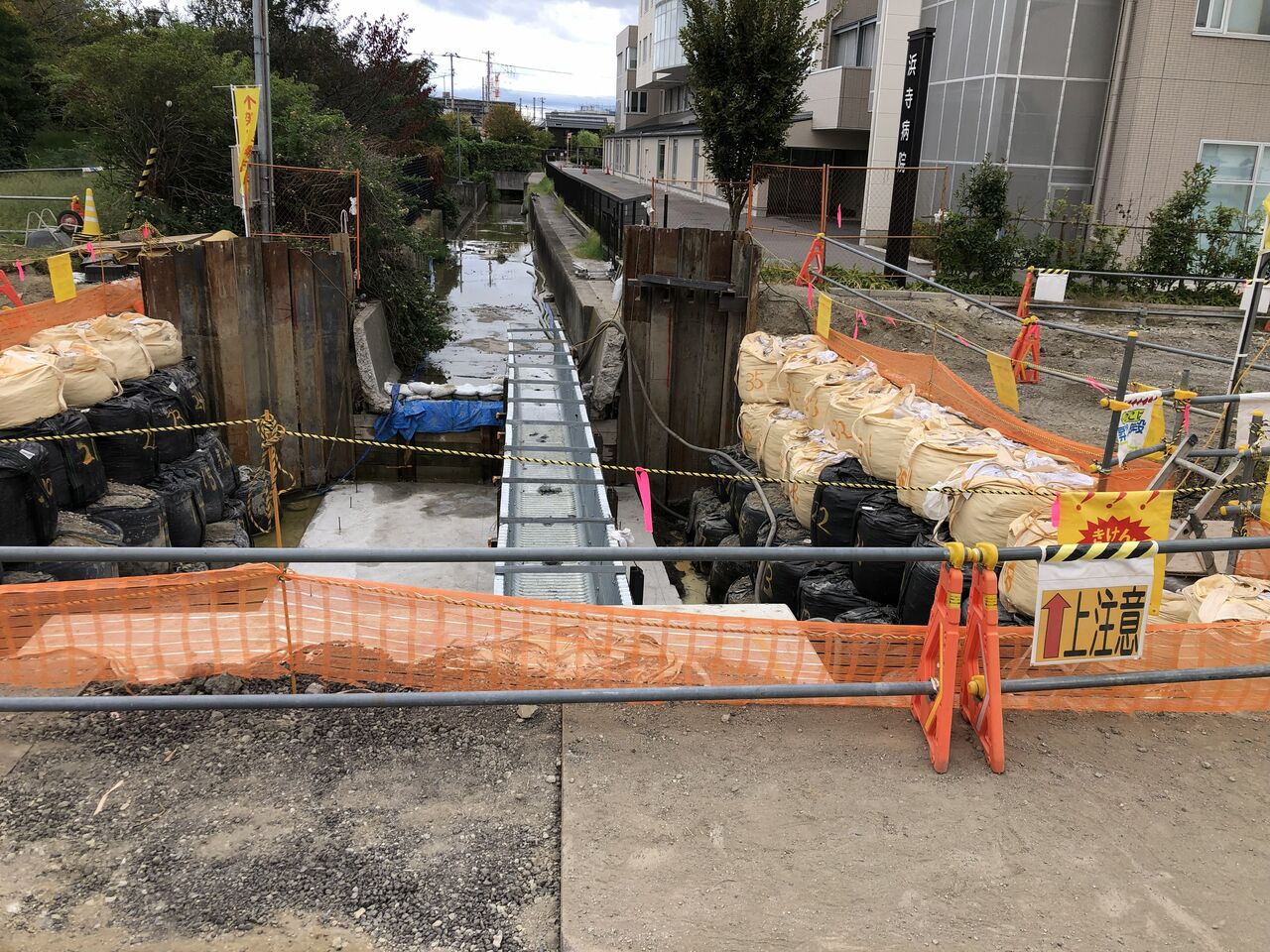

　矢板あり、樋あり、ポンプ排水あり、大型土のうあり、の展示場みたいですね。


　もちろん排水ポンプあり。窯場排水を併用。

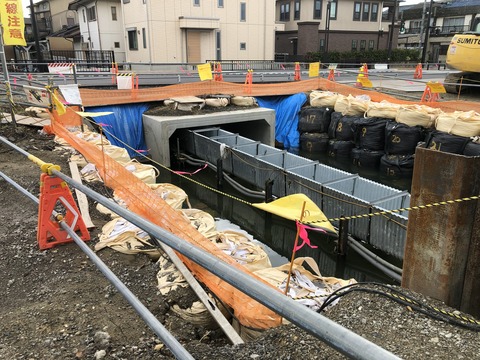

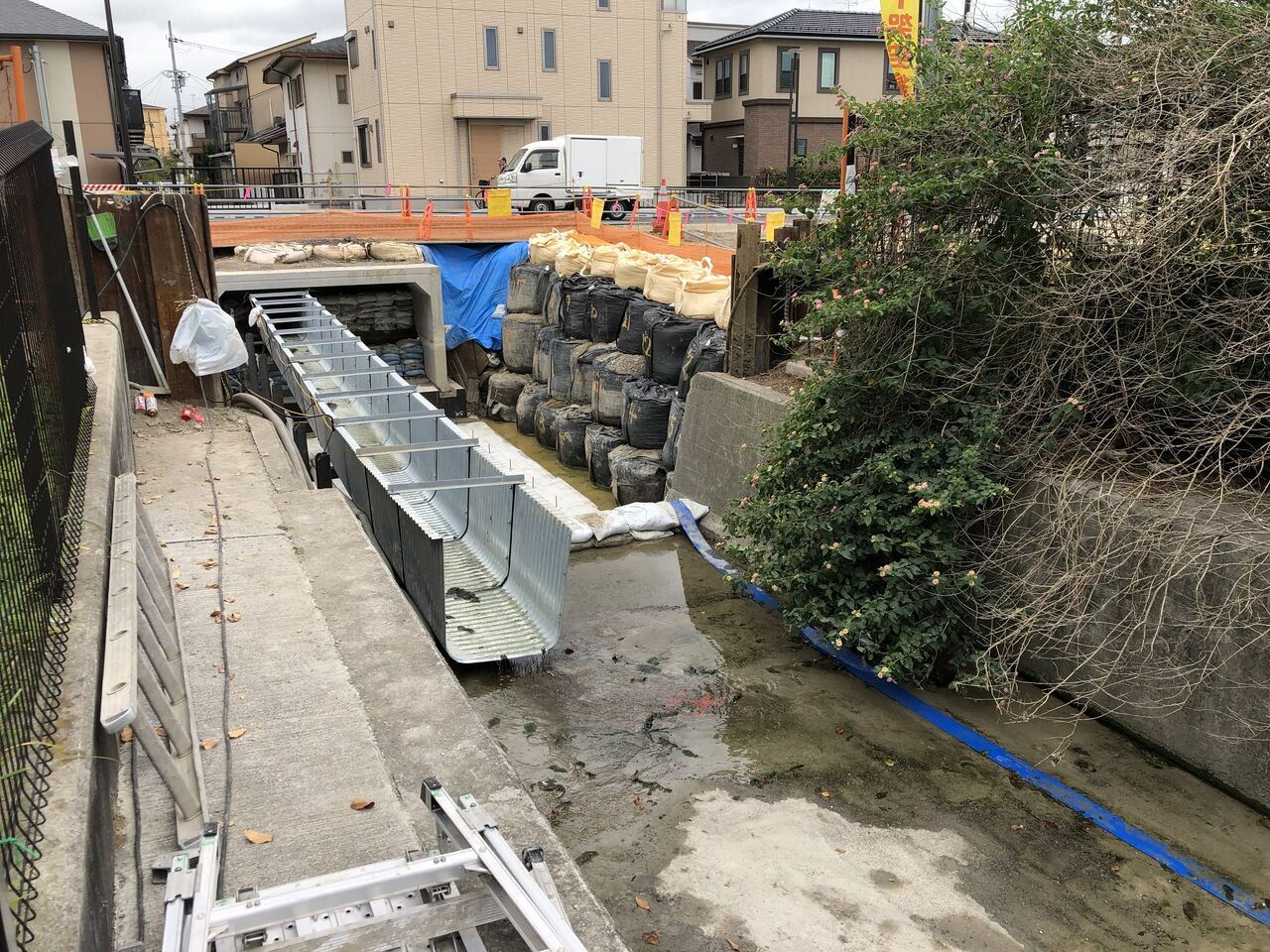

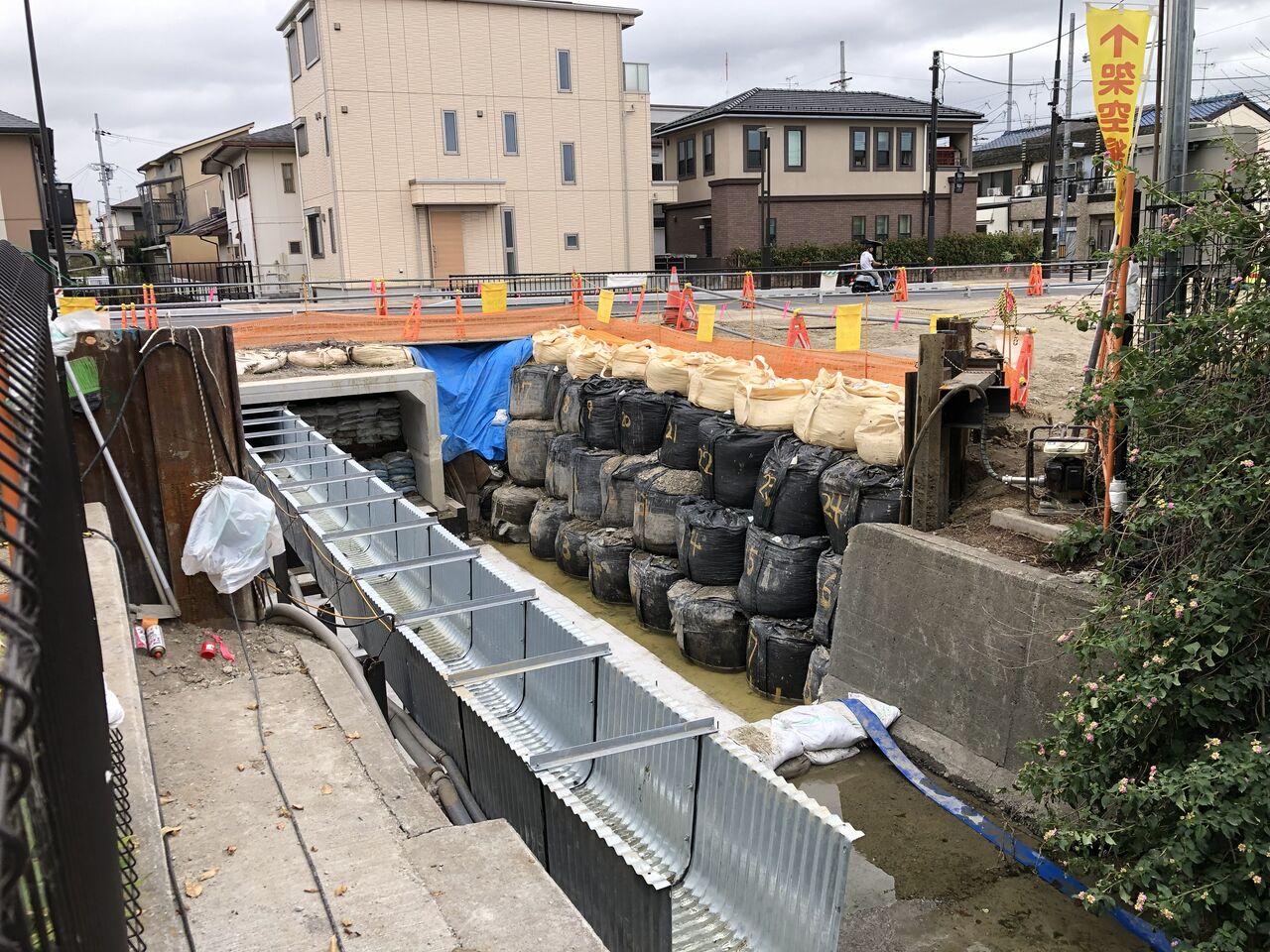

　次は上流側（道路施工済み側）から見た状況です。



　見事に、樋が浮いています。
　ここにＢＯＸ上半を被せるのです。

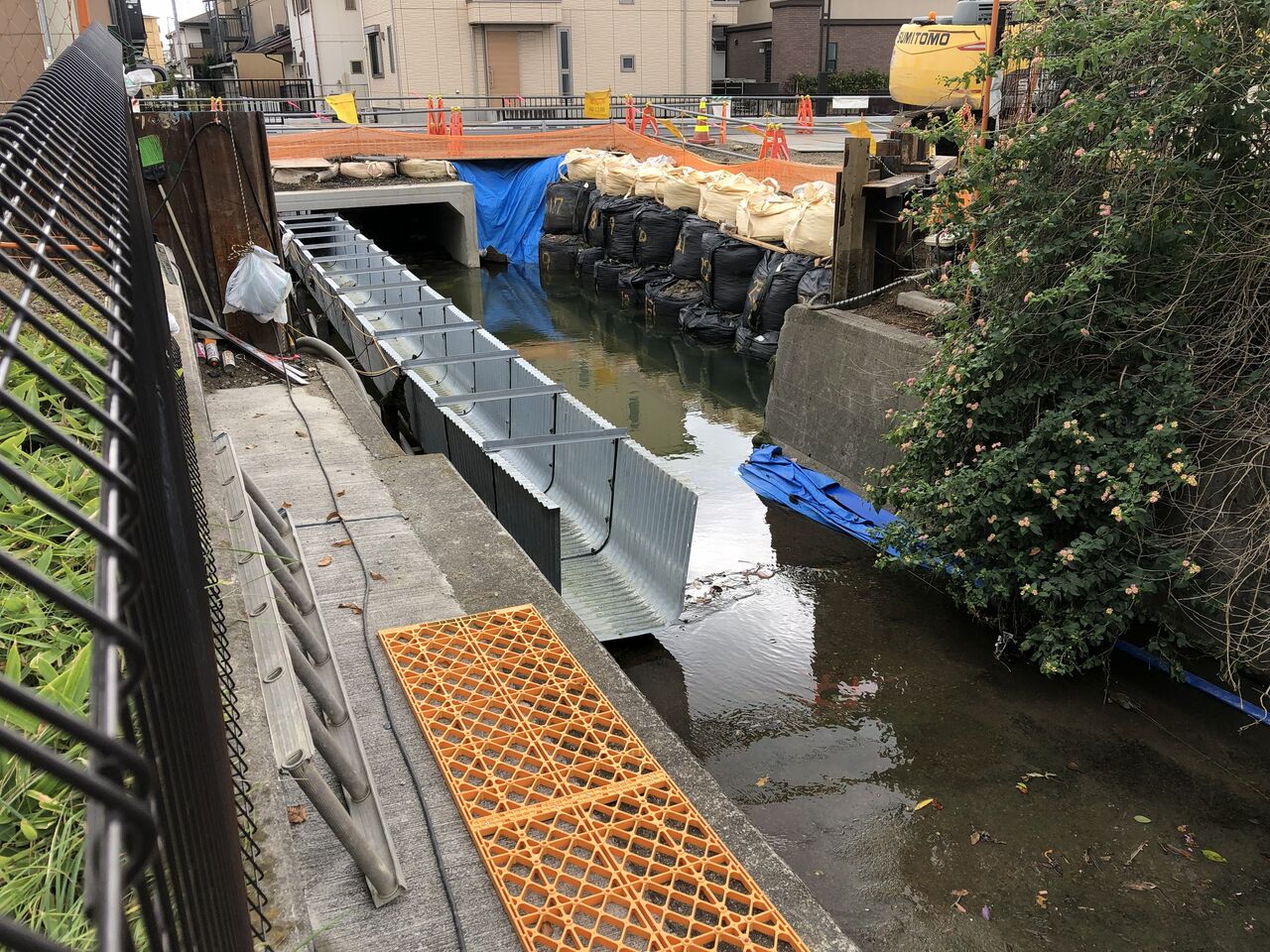

　次は、偶然ですが、出水時の状況を撮影できました。
　満水になっています。



　上流の土のう締め切りが崩れたのでしょう。
　また、施工する時に直せばすぐに元通りになります。
　もし、土のうが崩れなければ、上流で詰まって氾濫してしまいます。
　ですので、土のうは崩れやすく積まないとなりません。
　リスク管理の一環ですよね。

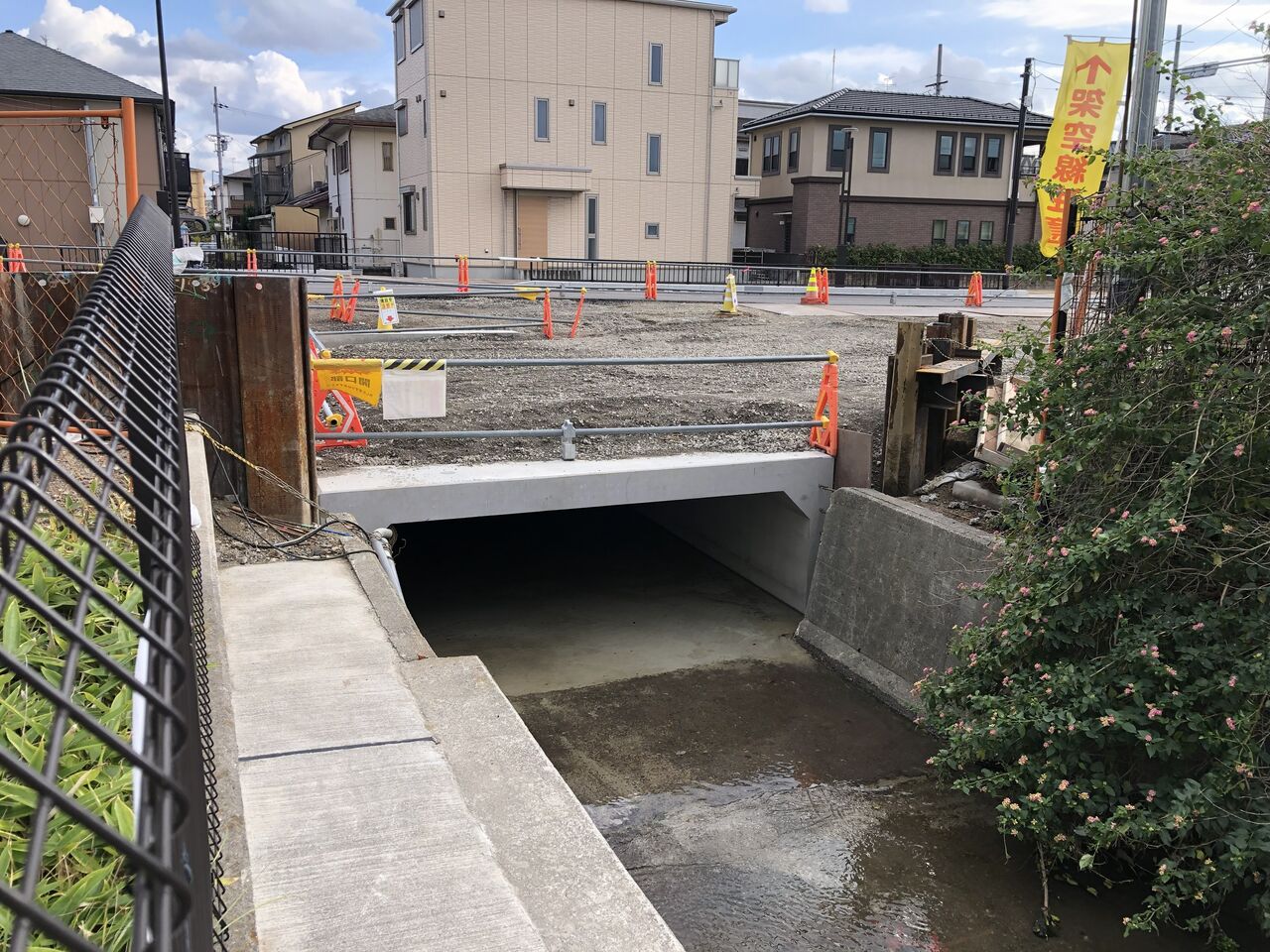

　次は、完成。
　ＢＯＸ完成です。



　矢板は、抜かずに、切断でしょうね。
　抜くのに、パイラー持ってくるのは手間ですから。

　こんな感じで、近所の現場を見れば、勉強になりますよ。
　ぜひ！現場を見ましょう。

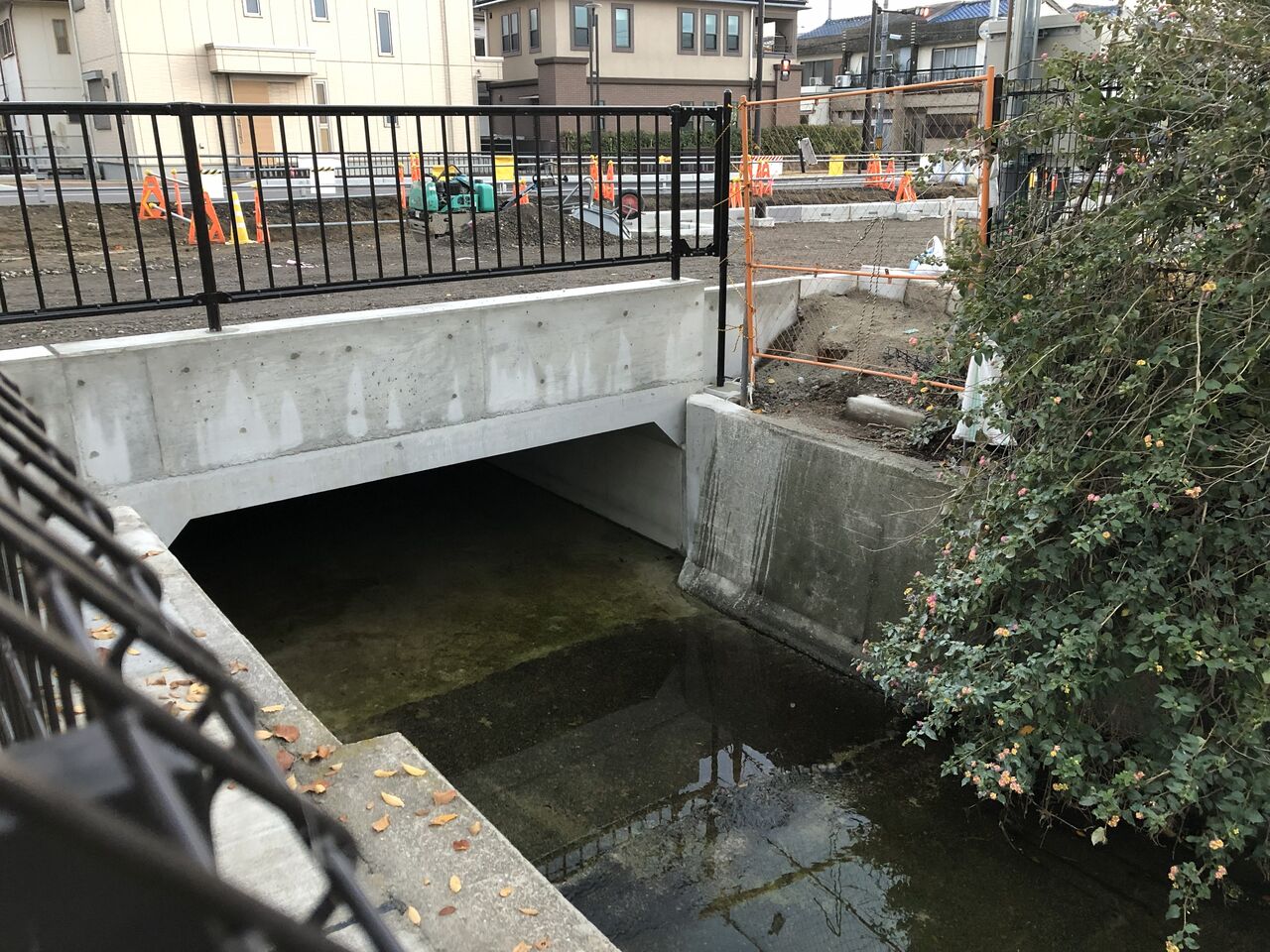

　ちなみに、後日、現場を再確認。
　きれいに仕上がっていました。
　矢板は、恐らく切断されていますね。
　少し、天端の形状が出ている感じ。
　埋め戻したところに注目。

　でしょうね。
